YHMKG5325×60 Precision CNC Gantry Guide Rail Grinding Machine
ເຫມາະສໍາລັບຍົນຂະຫນາດໃຫຍ່ແລະຄູ່ມືທາງລົດໄຟຫນ້າດິນທີ່ມີຄວາມແມ່ນຍໍາສູງ grinding ປະລິມານຂະຫນາດໃຫຍ່ໃນພາກສະຫນາມຂອງການຜະລິດເຄື່ອງມືເຄື່ອງຈັກ, ເຄື່ອງມືວັດແທກອຸດສາຫະກໍາ, ການຂົນສົ່ງ, ທະຫານຍານອະວະກາດ, ແລະຂົງເຂດອື່ນໆທີ່ກ່ຽວຂ້ອງ. ມຸ່ງໄປເຖິງການແກ້ໄຂບັນຫາການເພິ່ງພາອາໄສການນຳເຂົ້າ ແລະ ບັນລຸການທົດແທນການນຳເຂົ້າໃຫ້ມີຄວາມຊັດເຈນສູງ ເຄື່ອງຂຸດເຈາະ.
ຄໍາຮ້ອງສະຫມັກການປຸງແຕ່ງແບບປົກກະຕິ
ລັກສະນະທາງວິຊາການ

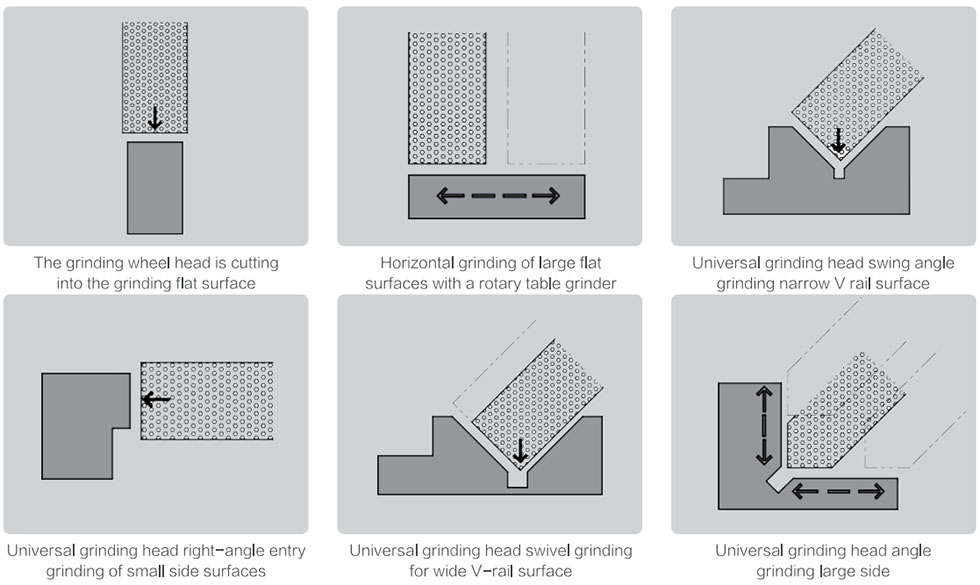

Grinding Application Schematic
ຄຸນນະສົມບັດຕົ້ນຕໍ
1. ເທກໂນໂລຍີ Hydrostatic ຮັບປະກັນຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກແລະການຮັກສາຄວາມແມ່ນຍໍາ.
2. ການອອກແບບໂຄງສ້າງປະຕູມັງກອນ, ເຕັກໂນໂລຊີ hydrostatic.
3. ແນວນອນແລະແນວຕັ້ງຫົວ grinding ທົ່ວໄປ, ຄວາມສາມາດໃນການຫຼາຍອົງປະກອບຫນຶ່ງຄັ້ງ grinding.
4. ຊອບແວການໂຕ້ຕອບມະນຸດກັບຄອມພິວເຕີ Parametric, ຊຸດ CNC ເຕັມຮູບແບບ.
5. ການດຸ່ນດ່ຽງແບບເຄື່ອນໄຫວອອນໄລນ໌, ລະບົບ AE ສະຫນອງການປະຕິບັດເຄື່ອງຈັກທີ່ມີຄວາມແມ່ນຍໍາສູງທີ່ສົມບູນແບບ.
6. ເຕັກໂນໂລຊີ hydrostatic ແຮງດັນໄຟຟ້າບໍ່ຄົງທີ່ໃນປະຈຸບັນ.
ການປະຕິບັດ
| ບໍ່. | ຕົວຊີ້ວັດດ້ານວິຊາການທີ່ສໍາຄັນ | ຫນ່ວຍບໍລິການ | ພາລາມິເຕີ | |
| 1 | ຄວາມສາມາດໃນການເຮັດວຽກ | ເວທີການເຮັດວຽກ | mm | 2500 × 6000 |
| 2 | ຄວາມກວ້າງຂອງເປົ້າໝາຍ | mm | 3200 | |
| 3 | ຄວາມກວ້າງການຖ່າຍທອດສູງສຸດ | mm | 3000 | |
| 4 | ໄລຍະການຂັດ | mm | 2500 × 6000 | |
| 5 | ຄວາມສູງຂອງເຄື່ອງປັ່ນປ່ວນ | mm | 1200 | |
| 6 | ຄວາມສາມາດໃນການໂຫຼດສູງສຸດຂອງ workbench | kg | 17500 | |
| 7 | ໄລຍະຫ່າງຈາກພື້ນຜິວຂອງບ່ອນເຮັດວຽກໄປຫາສູນກາງ spindle | Spindle grinding ຫົວ | mm | 1500 |
| 8 | ແນວຕັ້ງ shaft grinding ຫົວ | mm | 950 | |
| 9 | ຂະຫນາດຂອງລໍ້ | Spindle grinding ຫົວ | mm | 600 × 100 × 203.2 |
| 10 | ແນວຕັ້ງ shaft grinding ຫົວ | mm | 400 × 60 × 127 | |
| 11 | ພະລັງງານ spindle | Spindle grinding ຫົວ | kw | 22(*30) |
| 12 | ແນວຕັ້ງ shaft grinding ຫົວ | kw | 15(*18) | |
| 13 | ຄວາມໄວຂອງລໍ້ grinding | Spindle grinding ຫົວ | rpm | 500-1500 |
| 14 | ແນວຕັ້ງ shaft grinding ຫົວ | rpm | 1000-3000 | |
| 15 | ຄວາມໄວຂອງການເຄື່ອນໄຫວ | ບ່ອນນັ່ງເຮັດວຽກ (ແກນ X) | ມມ / ນາທີ | 5000-25000 |
| 16 | Beam(ແກນ Y) | ມມ / ນາທີ | 0.01-4000 | |
| 17 | ຫົວລໍ້ຂັດ (ແກນ Z) | ມມ / ນາທີ | 0.001-400 | |
| 18 | ຫົວໂຮງງານແນວຕັ້ງ (ແກນ W) | ມມ / ນາທີ | 0.001-400 | |
| 19 | ນ້ ຳ ໜັກ ເຄື່ອງມືເຄື່ອງຈັກ | kg | 75000 | |
ໃບຢັ້ງຢືນການ
ທີມງານ R & D ຂອງພວກເຮົາສ້າງຕັ້ງການຮ່ວມມືໃນໄລຍະຍາວກັບມະຫາວິທະຍາໄລແຫ່ງຊາດຂອງເຕັກໂນໂລຊີປ້ອງກັນປະເທດ, ວິທະຍາໄລ Dalian ເຕັກໂນໂລຊີ, ວິທະຍາໄລ Hunan, Central South University, ແລະສະຖາບັນທີ່ມີຊື່ສຽງອື່ນໆ. Yuhuan ຍັງເປັນຖານຄົ້ນຄ້ວາສໍາລັບນັກສຶກສາປະລິນຍາເອກຂອງມະຫາວິທະຍາໄລ Hunan, ໄດ້ຮັບ 5-9 ສິດທິບັດຕໍ່ປີ.
ໄດ້36 ສິດທິບັດທີ່ກ່ຽວຂ້ອງ
ໃບຢັ້ງຢືນຜະລິດຕະພັນມາດຕະຖານສາກົນໃນປີ 2005
ຜ່ານໄປແລ້ວISO9001: 2000 ການຢັ້ງຢືນລະບົບຄຸນນະພາບສາກົນ, ໄດ້ສ້າງຕັ້ງມາດຕະຖານຜະລິດຕະພັນຂອງບໍລິສັດ
ການຫຸ້ມຫໍ່ແລະການຂົນສົ່ງ
1. ການຫຸ້ມຫໍ່ປ້ອງກັນຄວາມຊຸ່ມຊື່ນ + ກ່ອງໄມ້.
2. ຂໍ້ກໍານົດການຫຸ້ມຫໍ່ພິເສດທີ່ມີຢູ່.
